Instalace OBC4
Pokud nemáte přípravu v elektrickém svazku, tak se snad ani do toho nepouštějte
odendat zadní sedadlo a
Odpojte baterii.
Pokud nemáte instalován relé modul pro alarm -

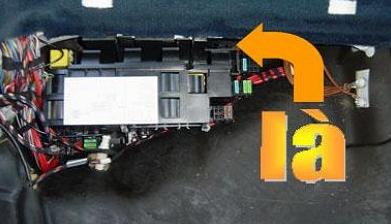

na levé straně (pod zadním sedadlem), najít 4-pinový konektor.
Někdy je obtížné ho najít.

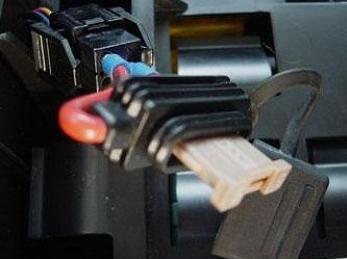

Propojte červený drát s červeným / bílá / žlutá (2,4) prostřednictvím 5A pojistky.

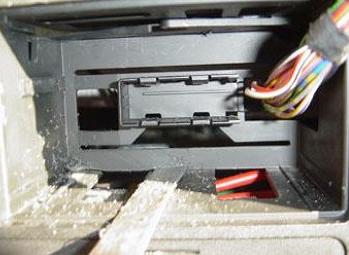

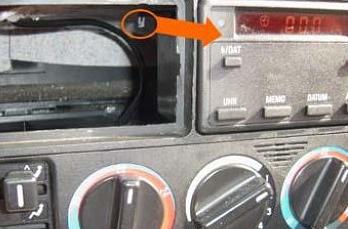

V pravé horní části šachty , zatáhněte za páku směrem k sobě.
Vskutku, OBC IV je delší než hodiny nebo jednoduché OBC
proto je nutné šachtu uvolnit

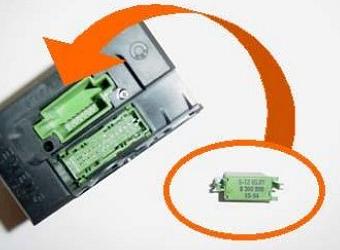

Na zadní straně OBC IV konektor pro čip, který odpovídá vašemu autu
model BMW odkaz
525TD až 09/1993 65.81.8.359.376
525TD od 09/1993 65.81.8.360.999
525TDS do 09/1993 65.81.8.359.376
525TDS od 09/1993 65.81.8.360.999
520i 24V do 09/1993 65.81.8.351.054
520i 24V od 09/1993 65.81.8.360.997
Ostatní modely nepotřebují čip nebo nechtějí pracovat s OBC IV

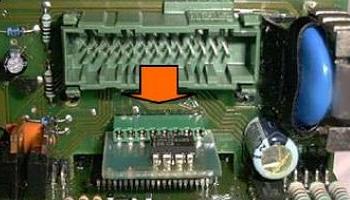

Pokud vaše OBC nemá druhý konektor , otevřete OBC, sejměte plastový kryt a
připojte přímo do elektronické karty
pak jen složit a otestovat

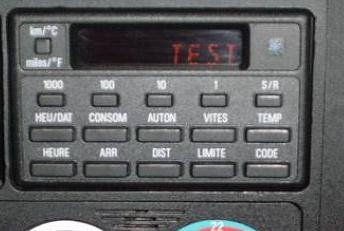

pokud se znázorní PPPP
- je špatná komunikace OBC a Auta
-nevhodný nebo poškozený čip
- špatné propojení konektoru pod zadním sedadlem
domovské forum autora
Zapojení pro velký BC
OBC
---
pin1: fialová / zelená / žlutá, alarm systém
pin10: černá / zelená, startér
pin6: od pojistky + F17
pin9: + z pojistky F20 (červená / žlutá)
pin8: + z pojistky F1
pin22: šedá / červená, světlo
pin25: žlutá / červená, přepínač signálu
pin3: bílá / žlutá, diagnostika
pin16: bílá / fialová, diagnostika
pin14: bílá / šedá
pin7: černá / bílá
pin4: uzemnění
pin5: modrá / červená / žlutá, teplotní čidlo
pin20:černá / červená / žlutá
pin21:černá / bílá
pin23: fialová / bílá / žlutá, alarm systém
pin17: červená / šedá / žlutá, alarm systém
pin26: černá / červená / žlutá, palivová nádrž
pin12: hnědé / fialové, palivová nádrž
pin11: bílá / černá, DME
pin24: černá / fialová, DME
pin19: bílá / červená, gong
pin18: bílá / černěno, gong
pin15: bílá / hnědá, rádio
pin2: modrá / hnědá / žlutá, rádio
Doporučuji stáhnout plán elektro instalace v PDF formátu kde najdete zapojení
